valve 종류와 특징 3, 수위조절밸브, satety relief valve, pressure reducing valve, 버터플라이 밸브

1.special valve

valve 종류와 특징 2에 이어 special valve의 종류와 특징을 알아봅시다.

special valve종류와 특징, 왼쪽부터 수위조절밸브, safety relief valve, pressure reducing valve

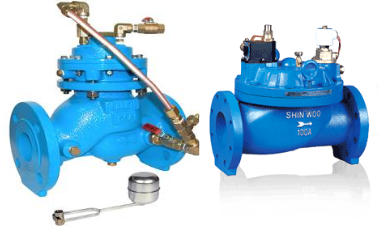

- 수위조절밸브(level control valve)

1. 정 의: 급수탱크나 저수조 내의 유량을 제어하여 일정한 수위를 유지하도록 하는 기능을 가진 밸브이다.
2. 기 능: Main Valve에 Solenoid Pilot을 설치하여 Main Valve의 열고 닫음을 원격 조정 가능한 것도 있으며  별도의 전원이 필요 없이 수위에 따라 자동 제어가 될 수도 있다

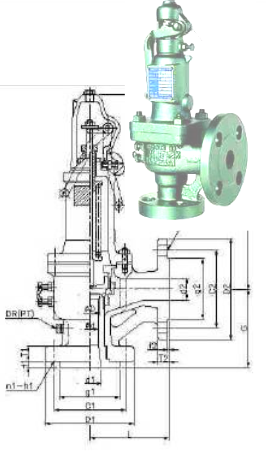

- satety relief valve

1. 정의: 압력이 올라가 미리 정해진 압력으로 되었을 때, 저절로 밸브 디스크가 열리고 압력이 소정의 값으로 강하하면 다시 밸브 디스크를 닫는 기능을 가진 밸브이다.
2. 용도: 주로 증기 또는 가스의 발생장치에 안전확보를 위하여 사용되며, safety valve안전밸브의 사용용도, 보일러, 가열기, 압력용기, gas용기 및 pipe용으로 사용된다.
3. 안전 밸브의 작동원리: 보일러, 가열기, 압력용기, 가스용기, pipe 등에 이상 압력 발생하면  safety valve 본체내의 입구 측 압력 증가한다.  safety valve 본체 내의 압력 증가로 spring이 상승하고 설정압력 이상 시 safety valve가 자동으로 열리며 유체가 배출된다. 유체가 배출되어 압력이 강하하면 자동적으로 safety valve 닫힌다.

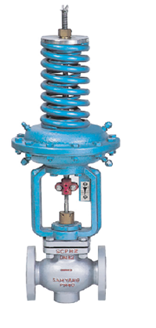

-pressure reducing valve

1. 기능: 압축공기의 pressure을 감압하여 2차 측의 pressure을 일정한 설정값이 되도록 조정함과 동시에, 1차 측 pressure의 변동이나 2차 측 air 사용량의 변동이 있어도, 설정 pressure의 변동을 가장 적게 하도록 억제하는 기능을 가지고 있다.
2. 사용용도: 급수, 급탕, 냉온수, 증기, air pipe용으로 사용되고 있다.
3. 작동원리: 1차 측의 밸브를 열면 감압 valve에 유체가 유입된다. 감압 valve내의 Pilot 밸브로 유체가 유입된다. pressure을 설정하기 위해 조절 나사로 spring을 압축시키면 Diaphragm을 압축한다. Pilot 밸브를 열어주어 피스톤 실내실 유체가 유입된다. 피스톤이 피스톤 실내의 pressure에 의해 Main Valve를 열어주어 2차 측으로 유체가 통과한다. 유체의 일부는 유체 통로를 통하여 Diaphragm을 밀어 조절 spring을압축시킴. Pilot 밸브는 조절 spring의힘으로 상방향으로 움직여 피스톤 실안으로유입되는 압력을 감소시켜 Main Valve의 리프트를 조절하여 2차 측의 압력을 유지시킴

2. butterfly vlave

-Butterfly V/V

1. 정 의: 본체 내에서 디스크가 회전하여 열고 닫는 형식의 대표적인 밸브이다. valve구경 대비 밸브 노즐면 간의 길이가 매우 짧은 세밀화된 밸브이다.
2. 장 점: valve 무게가 동급 gate valve(60~70%), ball vlave나 플로그 밸브(20%)에 비하여 가볍다, valve의 무게중심이 ball valve와 같이 배관 중심선과 거의 일치한다, valve의 구성 부품 수도 적기 때문에 제작도 용이, 가격 싸다, Wafer타입은 valve의 크기 및 세밀함, 가격, 제작의 용이성, 설치의 편의성, 배관계의 구조적 안전성을 가지고 있다, valve의 유지보수 측면에서 가장 합리적인 vavle타입이다, Butterfly valve는 밸브 구경이 커지면 커질수록 장점이 돋보인다.
3. 단 점: disk와 시트와의 기밀유지 기술이 타 valve에 비하여 까다롭다, disk의 구조상 유체 흐름과 대칭 상태로 힘을 받아 높은 차압을 요구하는 계통에는 진동 및 소음 등을 유발한다, vavle 크기가 클수록 disk에서의 면압 및 운전 토크가 커져 압력이 높은 계통에서의 butterfly valve 선정은 제약을 받는다.
4. 사 용: 유량조절 또는 On-Off 용으로 사용할 수 있다, On-Off용일 때는 90도, 유량조절일 경우에는 60도 회전 변을 사용하는데, 60도 이상이 되면은 유체 증가가 엄청나게 변하고 많은 힘이 필요하며, 70도 이상에서는 유량조절로는 적합하지 않다.
5. 버터플라이 밸브의 운전특성: 밸브 개도의 정도에 따라 vlave의 운전 torque가 크게 변화된다, 밸브 시팅에 비교적 큰 torque가 필요하다, 유량조절 시 저 개도 운전 시 유체 와류현상에 의한 valve 운전의 불안정성이 있다.(이러한 버터플라이밸브의 운전 특성으로 말미암아 밸브의 구조적 측면에서 많은 장점에도 불구하고 버터플라이 밸브의 적용은 제한받을 수밖에 없다)
