1. valve의 정의
유체를 통과시키거나 막거나, 제어하기 위하여 배관, 기기 및 장치 등에 유로(流路)를 개폐할 수 있는 가동 기구를 가지는 기기의 총칭한다. 주요 구성 부분은 기본적으로 밸브 몸통(Valve Body), 밸브 시트(Valve Seat) 및 디스크(Disk)로 이루어지며, 밸브에 의한 유로의 개폐는 디스크의 회전 또는 상하 작용에 의해 이루어진다. 각종 밸브는 적용조건에 따라 각기 장단점을 갖고 있으며, 설계자는 밸브의 종류에 따른 특성을 파악하여 실제로 필요한 조건에 맞는 밸브를 선정 사용하여야 한다. 개폐 조작 방법에 따라 수동밸브(Manual Valve)와 자동밸브(Automatic Valve)로 분류할 수 있다.
2. 일반 밸브
- globe valve
- 특 징: 글로브 valve는 다른 볼 밸브, 버터플라이 valve 등과 비교하면 상대적으로 높은 유체흐름 저항을 갖고 있기 때문에 유량제어에서의 문제인 저유량 제어 시 또는 저 개도 운전 시의 CAVITATION이나 소음문제에 대하여 능동적으로 대처한다.
- 구 조: 일반적으로 공 모양의 밸브 몸통을 가지며, 입구와 출구의 중심선이 일직선 위에 있고 유체의 흐름이 S자 모양으로 되는 밸브. 밸브 상단에 있는 SPINDLE부를 분해하면 내부에 5개의 V패킹이 있어서 SPINDLE부를 통한 누설을 막아준다. 유체의 운전조건 즉, 온도, 압력, 밸브에서의 차압 조건 등 모든 어려운 조건에 맞도록 밸브 내부 형상을 설계할 수 있는 구조가 글로브valve이다.
- 원 리: 밸브 손잡이를 좌/우로 움직이면 스핀들과 연결된 포트가 lift작용으로 배관 내 유체의 흐름을 개방 또는 차단한다.
- 적용범위: valve구조의 복잡함과 이에 따른 구조적 불안정으로 인하여 밸브 크기는 기술적, 경제적으로 제한을 받는다. 그래서 최대 직경 300mm까지 사용할 수 있으며 주로 소구경 배관에 많이 사용되며 유량조절이 필요한 곳에 교축하는 용도로도 사용된다.

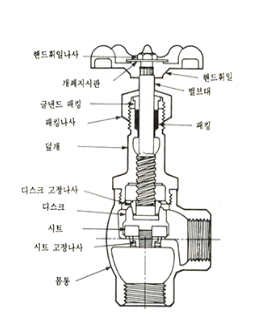

- angle valve
- 특 징: 앵글밸브는 밸브 본체의 입구와 출구의 중심선이 직각으로 유체의 흐름방향이 직각으로 변하는 형식의 조절 valve이다.
- 사용목적: 보통 유체를 옆으로부터 아래로 90도 방향 전환하며 슬러리 유체, 점성 유체 등이 쉽게 흐르게 하는 것을 목적으로 하는 용도에 사용 또는 출구 측에 drain이 허용되지 않는 경우에 사용한다.
- 구조: 내부구조는 Globe 밸브와 거의 같은 것으로서 단좌형, 케이 지형이 있으며 Globe 밸브에 비하여 와류 현상과 압력손실이 적다. 따라서 유체 압력차가 큰 곳에 사용한다.
-needle valve
유량을 조절하기 쉽게 밸브 디스크가 바늘 모양으로 되어 있고 나머지는 Globe Valve와 동일한 구조이다.
- self closing valve
밸브에 달려있는 레버를 누르면 밸브가 열리고 레버를 그냥 두면 스프링의 탄성에 의해 잠기는 방식이다. 주로 Yard에서는 DRAIN 용으로 사용한다.
- check valve(non-return valve)
- 목 적: 배관의 유체가 한 방향으로만 흐르도록 제어하는 밸브로 후단의 유체가 역류하는 것을 방지하는 목적으로 사용된다.
- 종 류: Lift 체크밸브(수평 배관에 사용, Globe Check V/V, Angle Check V/V가 이와 같은 유형이다. 유체의 흐름이 급격히 변하여 압력손실이 많으므로 작은 구경의 배관에 쓰인다), Swing 체크밸브(수직, 수평 배관에 사용. 유체의 흐름이 원활하여 압력손실이 적으므로 대구경의 배관에 쓰인다.)
- 원 리: 체크밸브의 차단 원리는 밸브 내에 포트가 유체의 흐르는 힘에 의해서 열리게 되어 원하는 방향으로의 유체 이송이 원할하게되며 더 이상 유체의 흐름이 없을 때 즉, 차압이 생기지 않았을 때는 이미 흘렀던 유체에 의해서 밸브 내 포트가 닫히게 된다.
- 트러블 발생 시 대처요령
| 문 제 점 | 원 인 | 조 치 방 법 |
| valve가 완전히 닫히지 않는다 | valve 시트에 이물질이 끼어있는 상태 | valve를 분해하여 시트에 묻은 이물질을 깨끗하게 닦는다 |
