1. 수직원심펌프(Vertical Centrifugal Pump)

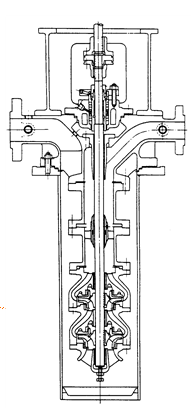

- 구조
- 특징
최하단이 1단째 날개 바퀴이고 외부 케이스에서 유입한 액을 흡입하는 구조로 되어있으므로 펌스 설치면에서 1단째 날개 바퀴까지의 높이만큼 NPSH를 작게 할 수 있다. 따라서 수평 펌프에서는 불가능한 낮은 NPSH가 요구됐을 경우 유용하게 사용할 수 있다. 펌프에 발생하는 축방향 추력은 구동기 측에서 지지하는 방법을 취하고 구동기와의 연결은 펌프축의 상하 방향의 위치를 조절할 수 있는 강성축이음으로 행한다. 또한 미커니컬시일을 채용할 경우는 스페이서를 이용하여 축이음으로 하고 축이음을 떼내기만 하면 미케니컬시일의 점검, 교환을 할 수 있게 한다. 최고 사용 압력은 35kg/㎠
, 최소 사용 온도는 370℃, 최대 유량은 1600㎥/hr, 최대 양정은 450m이다.
2. 왕복동 펌프(Reciprocating Pump)
- 구조

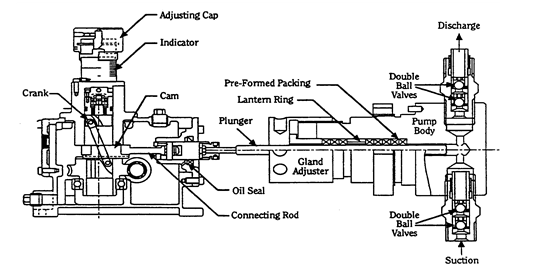

- 특징
크랭크 기구와 기어등의 감속장치를 게재시켜 각종 원동기에 의해 구동된다. 보통 파동이 작은 단동의 3통형이 채용되며 회전수는 100～300 rpm 으로 사용된다. 화학플랜트용으로는 원심펌프에서 제작이 곤란한 소용량의 고압용 또는 약액이나 촉매액을 고압으로 주입할 경우에 왕복 펌프 1 행정당의 유량이 정량이 되는 성질을 응용한 비례 펌프용으로서 사용된다. 비례 펌프로서 사용할 때는 용적 효율을 양호하게 유지할 필요가 있으므로 토출밸브 및 흡입밸브는 각각 2단으로 사용하고 진원의 보올 밸브를 사용한다. 최고 사용 압력은 300kg/㎠, 최소 사용 온도는 170℃, 최대 유량은 60㎥/hr이다.
3. 회전식 펌프(Rotary Pump)
- 구조
- 특징
기어식 펌프는 2개의 동일한 기어를 케이싱 내에 넣고 기어의 측면에 측판과 베어링을 내장한 것이며, 소유량의 비교적 압력이 높은 펌프용으로서 소형 경량이고 펌프의 효율도 원심펌프와 비교해서 높으므로 많이 쓰이다. 점도가 낮은 것(400～600 ssu), 윤활성이 없는 것, 슬러리가 포함된 것에는 사용할 수 없다. 그러나 윤활성이 없는 액에 대해서는 베어링을 외장으로 한 구조로 해서 쓴다. 용량이 큰 것, 압력이 높은 것은 파동이나 음향의 발생을 고려하여 헬리컬 기어를 사용한다. 최고 사용 압력 : 140kg/㎠, 최소 사용 온도 : 80℃, 최대 유량 : 30㎥/hr이다. 기타 회전식 펌프는 Vane, Piston, Lobe, Screw 펌프가 있다. 그 외로 다이아프람 펌프가 있는데 이는 신축성이 있는 격막의 수축/팽창 작용에 의해 펌핑이 이루어진다 고형물을 포함한 slurry나 부식성 화학약품의 주입용으로 이용된다.
